从小型鱼虾养殖到大型垃圾填埋场项目， 土工膜凡是需要防水和渗漏控制的地方，防水卷材都是不可或缺的解决方案。然而，实现最佳性能的关键在于……焊接 过程。

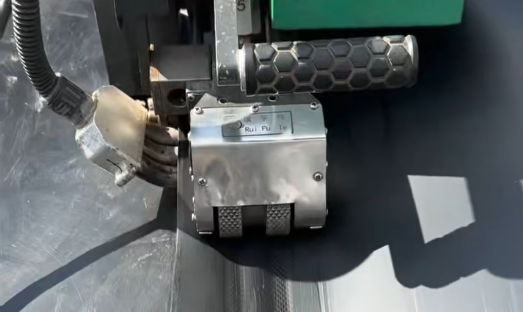

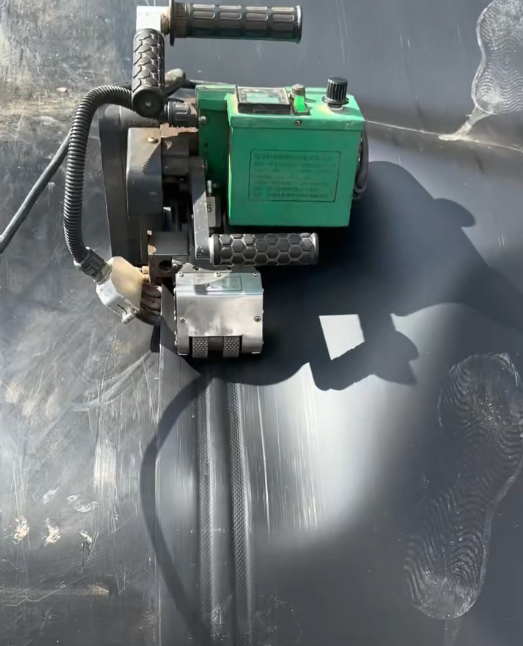

焊接将单个土工膜卷材连接成连续的屏障，由此引出两个至关重要的问题： 如果接缝处发生渗漏怎么办？如何确保焊接接头处的防水性能与普通接头相同？ 这需要两台关键的机器： 双轨热楔焊机 用于初级焊接 挤压焊接枪 用于施工后维修。

施工顺序分为六个步骤，具体如下：

1. 路基准备： 整平压实；清除尖锐碎屑

2. 材料部署： 手动/机械展开；消除皱纹；临时固定

3. 边缘重叠： 10厘米重叠宽度；表面清洁；预压缩

4. 预热和焊接： 温控加热；双轨焊接；密封气道形成

5. 压力测试： 空气注入测试；如有泄漏，则进行挤压修复

6. 质量认证： 身份标签；数据记录；数字存档

此外，焊接过程对四个关键参数提出了严格的要求： 表面清洁度、材料平整度、机器温度控制和焊接速度。

1. 受污染的表面会降低强度。

   垃圾填埋场案例：油性残留物使焊缝剥离强度降低至 18N/mm（标准为 ≥40N/mm），导致 2 年内渗滤液泄漏。

2. 路基不平整风险

   应力集中会导致局部撕裂。

   搭接处的空隙会导致假焊。

   （ASTM D6992：每增加1毫米皱纹高度，疲劳寿命降低35%）

3. 温度偏差会导致材料劣化

   低于 400°C：分子融合不完全

   > 480°C：抗氧化剂分解（OIT骤降）

4. 速度控制不当会导致融合不均匀。

   速度过快：停留时间不足意味着渗透不充分，会带来分层风险。

   速度太慢：长时间的热暴露会导致热影响区膨胀，从而造成材料劣化。

因此，准备工作不足会导致必要的返工，这意味着二次环境污染和额外成本。正确焊接是整个过程中最重要的环节。
